产品简介

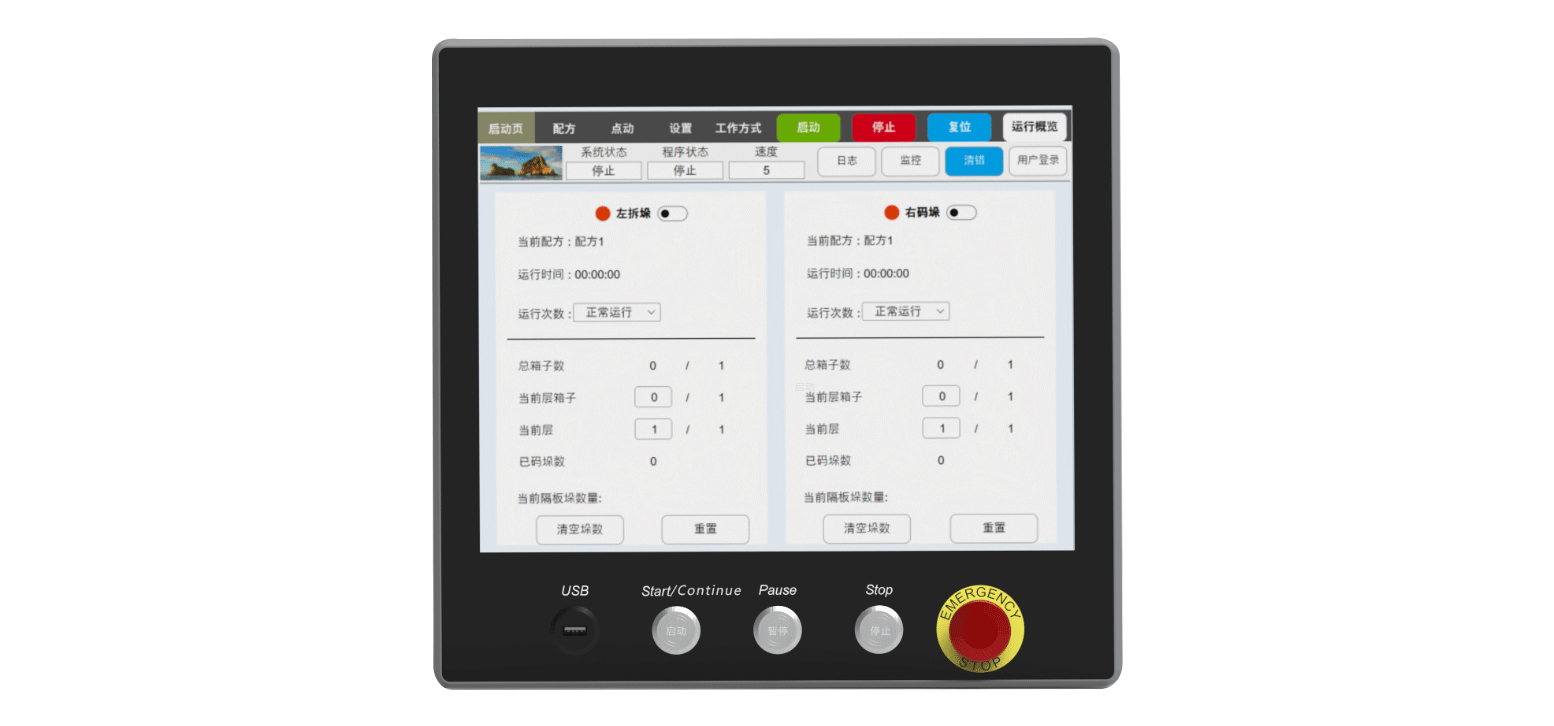

XPC-150-NC 是纳博特专为工业自动化场景研发的 15 英寸工业触摸显示器。产品采用坚固的金属外壳与嵌入式安装设计，前面板配备急停旋钮、三色指示灯按钮及前置 USB 接口，完美适配工业现场的人机交互（HMI）需求。
设备支持 VGA 与 HDMI 双路视频输入，搭载 10 点投射式电容触控屏，可通过 USB 触摸接口与上位机（工控机/控制器）连接，即插即用，无需额外驱动。广泛应用于工业机器人示教、设备监控、产线数据显示等核心场景。
产品优势
工业大屏，可靠触控
15 英寸工业级 LCD 显示屏，1024×768 分辨率，350nits 高亮度，在车间强光环境下依然清晰可视。采用投射式电容触控技术，支持 10 点并发触控，响应灵敏，完美支持湿手及轻薄手套操作。背光寿命达 50,000 小时，适合长期连续运行场景。
专为现场打造
前面板集成急停旋钮、三色指示灯按钮及前置 USB 接口，一站式满足工业现场最常用的操控需求。24V DC 供电，典型功耗仅 9.8W，节能高效。嵌入式安装设计，通过标配卡扣快速固定，适配各类控制柜与操作台。
灵活接入，即插即用
提供 VGA + HDMI 双路视频输入，兼容各类工控机、工业控制器及嵌入式主板。USB Type-B 触摸接口直连上位机，免驱使用。标配 6 芯和 7 芯 GX12 航空插头控制线，快速对接外部启停、急停等工业控制信号，简化现场布线。
技术规格
| 参数类别 | 规格指标 | 参数类别 | 规格指标 |
|---|---|---|---|
| 显示尺寸 | 15 英寸 | 分辨率 | 1024×768 |
| 亮度 | 350 nits（典型值） | 背光寿命 | 50,000 小时（典型值） |
| 触摸屏 | 10 点投射式电容触控 | 视频输入 | 1×VGA，1×HDMI |
| USB 接口 | 1×USB Type-B（触摸），1×USB Type-A（前置） | 电源输入 | DC 24V |
| 功耗 | 9.8W（典型值） | 重量 | 3.4 kg |
| 外形尺寸 | 353.2 × 334.8 mm | 安装方式 | 嵌入式安装 |
| 前面板 | 急停旋钮 ×1，指示灯按钮 ×3，前置 USB ×1 | 控制接口 | GX12 6芯×1，GX12 7芯×1 |
接口定义
6 芯 GX12 接口
| Pin | 信号 | Pin | 信号 |
|---|---|---|---|
| 1 | 电源正极 24V | 4 | 急停 GND |
| 2 | 暂停信号 | 5 | 急停信号 |
| 3 | 电源负极 0V | 6 | 暂停 GND |
7 芯 GX12 接口
| Pin | 信号 | Pin | 信号 |
|---|---|---|---|
| 1 | 启动开关 | 5 | 停止信号 |
| 2 | 电源正极 24V | 6 | 停止 GND |
| 3 | 电源负极 | 7 | 启动信号 |
| 4 | 电源正极 24V | — | — |
应用场景
工业机器人示教与监控
作为机器人控制器的显示与操控终端，实时呈现机器人运行状态、关节角度、IO 状态等关键信息。前面板急停与启停按钮可实现紧急情况下的快速响应，保障操作安全。
产线设备操控面板
嵌入自动化产线控制柜，替代传统按钮面板与指示灯，以触控大屏实现参数设置、状态监控、报警查看等功能，简化面板布局，提升操作体验。
包装清单
| 名称 | 规格 | 数量 |
|---|---|---|
| 工业触摸显示器 | 15 寸电容屏，带操作按钮 | 1 |
| HDMI 高清显示线 | 1.5 米 | 1 |
| USB 触摸线 | 1.5 米 USB Type-B 转 Type-A | 1 |
| 嵌入式安装卡扣 | — | 4 |
| GX12-6P 母头控制线 | 1.5 米 6 芯 | 1 |
| GX12-7P 母头控制线 | 1.5 米 7 芯 | 1 |

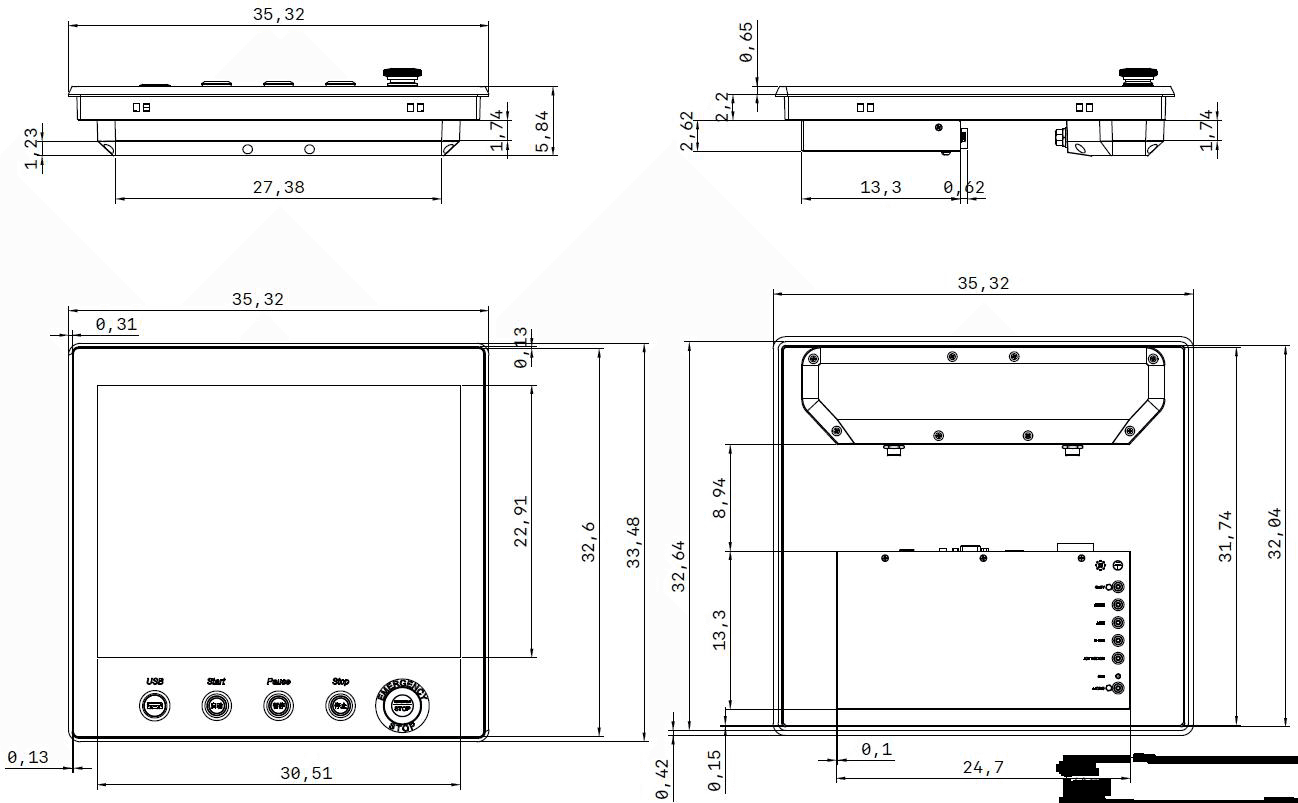

尺寸图
下载链接
点击此处下载下载链接
